Нафтохімічна галузь

Автоматизована система обліку нафтопродуктів

Відповідно до статті 230 Податкового кодексу України з 2017 р. обов’язковим є запровадження автоматизованих систем комерційного обліку нафтопродуктів для акцизних складів, до яких належать такі підприємства, як нафтобази. Пропонована нами система автоматизованого обліку нафтопродуктів дозволяє не тільки виконати вищезгадану вимогу податкового кодексу, але й суттєво підвищує рівень автоматизації обліку та контролю за рухом нафтопродуктів, мінімізує людський фактор, дозволять впроваджувати багатоступінчастий контроль, оперативний доступ та реагування на позаштатні ситуації. Важливим фактором є безпека системи.
даних за захищеними протоколами), а також неможливість здійснювати несанкціонований доступ до системи – і як наслідок – недопущення витоку інформації про рух нафтопродуктів конкурентам.
Функціонально система розділена на дві програмно-апаратні частини – контроль за рухом та комерційний облік нафтопродуктів, що знаходяться в резервуарах, та автоматизоване управління наливом нафтопродуктів споживачам. Обидві частини може працювати незалежно друг від друга, у разі інтеграції – клієнт отримує додаткові переваги, т.к. зможе не лише контролювати рух нафтопродуктів у резервуарах, а й значно автоматизувати процес відпуску нафтопродуктів через автоналивні стояки.

Переваги системи:

Середні та поточні показники доступні користувачам для перегляду через інтернет в будь-який час доби.

  • Миттєве сповіщення
    Сервер виконує функцію оповіщення у разі виникнення нештатних ситуацій
  • Низька вартість обслуговування
    При нормальній роботі не потрібні ручні дії з боку обслуговуючого персоналу.
  • Гнучке налаштування та розширення
    Можливе додавання додаткових пристроїв збирання даних, що працюють із різними параметрами.
  • Архів даних
    Можливість доступу до архіву даних про витрати ресурсів на підприємстві з будь-яким ступенем деталізації за лічені секунди.
  • Створення звітів
    Генерування звітів відповідно до тих чи інших заданих критеріїв та можливість автоматичного надсилання відповідальним особам.
  • Геоінформаційна прив’язка
    Можливість перегляду плану підприємства з нанесеним обладнанням та лічильниками у місцях встановлення
  • Операційний облік та комерційний облік
    Можливість значно автоматизувати процес контролю за рухом нафтопродуктів та їх відпусткою, можливість інтеграції із системою управління підприємства та бухгалтерськими програмами.

КОНТРОЛЬ РУХУ НАФТОПРОДУКТІВ У РЕЗЕРВУАРАХ.

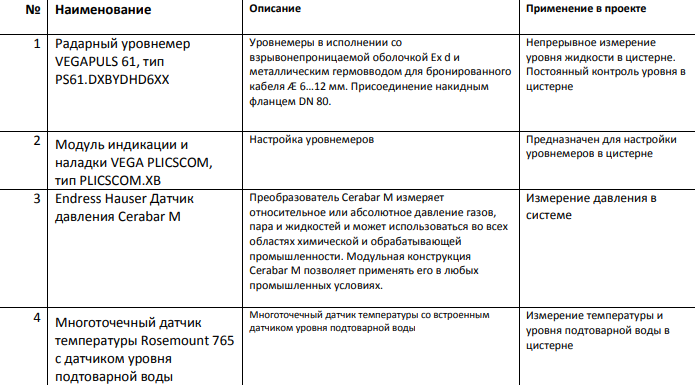

Ця частина системи складається з апаратно-програмного комплексу, що складається з наступного набору обладнання, внесеного до державного реєстру вимірювального обладнання України та придатного для комерційного обліку. Використання обладнання провідних компаній дозволяє досягати високої точності вимірювань:



Дані вимірювальні пристрої пов’язані через шину ProfiBus з контролером (в шафі управління), який передає дані про стан рівня, тиску, температури та підтоварної води на сервер, що зберігає дані та надає доступ користувачам у реальному режимі часу за допомогою спеціально розробленого програмного забезпечення до даних:

  • рівнем запасів нафтопродуктів у цистернах
  • густини нафтопродуктів
  • температурі нафтопродуктів

Доступ до даних здійснюється як через локальні робочі станції, так і через мережу інтернет (в режимі віддаленого доступу) – через браузер або мобільний додаток

Система має можливість інтеграції з аналітичною системою підприємства 1С, формує необхідні звіт про рух нафтопродуктів (з і в резервуарний парк), дозволяє формувати ТТН (за запитом).

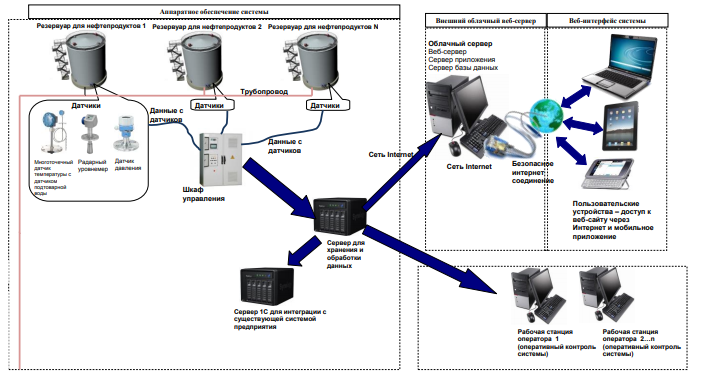

Функціональна схема обліку руху нафтопродуктів у резервуарах

Також у оперативному режимі можна моніторити процес відвантаження нафтопродуктів. На підставі інформації, що збирається з датчиків, можна формувати різні статистичні звіти:

  • звіт щодо стану запасів
  • звіт щодо кількості прийнятих або відвантажених нафтопродуктів з поділами за типами
    (Дизпаливо, А95, А92)
  • графіки зміни рівня в цистернах
  • графік зміни щільності
  • графік зміни температури

Автоматизація управління розливом та обліку відпуску нафтопродуктів

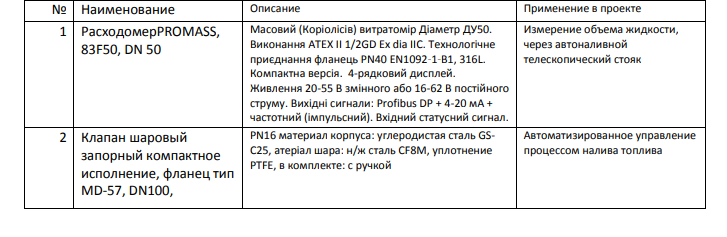

Ця частина системи складається з апаратно-програмного комплексу, що складається з наступного.
набору обладнання, внесеного до державного реєстру вимірювального обладнання
України та придатного для комерційного обліку. Використання обладнання провідних компаній
дозволяє досягати високу точність вимірювань та точність управління наливом:

До існуючих (або нових) автоналивних стояків можуть бути підключені імпульсні витратоміри, що контролюють розлив нафтопродуктів по споживачам. Також дана частина системи передбачає інсталяцію автоматичної системи управління маршрутами розливу (той чи інший тип нафтопродукту з певної цистерни подається на зазначений стояк) за допомогою запірних клапанів з електричними приводами, завдяки чому процес наливу стає повністю автоматичним. Оператор наливу може вибирати потрібний резервуар (з необхідним паливом, або кілька резервуарів, потрібний автоналивний стояк, який призначений для наливу в бензовоз і шляхом автоматичного відкриття потрібних клапанів буде перекачування нафтопродукту на стояк – для подальшого розливу. Імпульсний лічильник вироблятиме фактичний облік того палива , яке надходить споживачеві – та інформувати про це систему.При відвантаженні палива фіксуються реквізити накладної, за якою здійснюється відвантаження, таким чином можна враховувати фактичний обсяг відвантажених нафтопродуктів за показаннями лічильників.
Програмне забезпечення дозволить отримувати оперативні повідомлення про позаштатні ситуації:

  • перевищення допустимих меж температури
  • перевищення допустимого рівня нафтопродуктів у цистернах
  • відвантаження нафтопродуктів без накладної та ін.

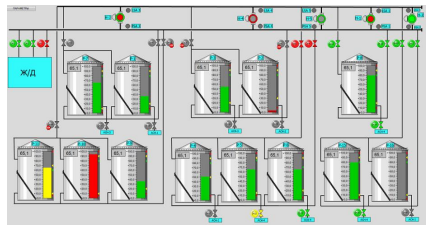

Екран оператора управління розливом нафтопродуктів (у разі інтеграції з першою частиною системи)

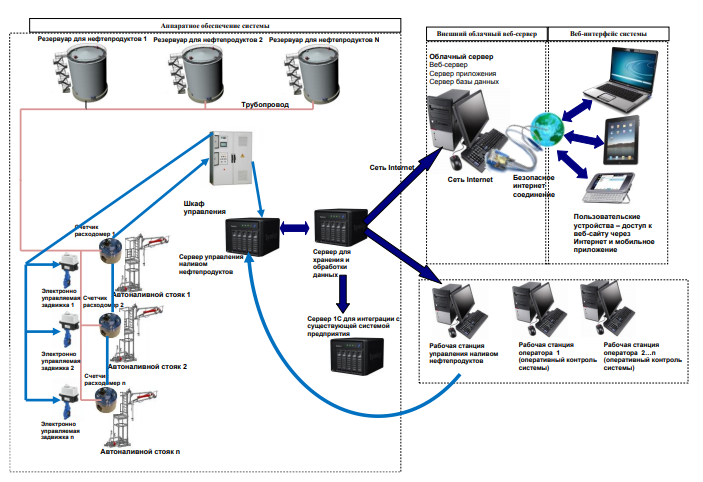

Функціональна схема автоматизованого управління та обліку відпуску нафтопродуктів

КОМПЛЕКСНА СИСТЕМА КОНТРОЛЮ РУХУ НАФТОПРОДУКТІВ У РЕЗЕРВУАРАХ АВТОМАТИЗАЦІЯ УПРАВЛІННЯ РОЗЛИВОМ І ОБЛІКУ ВІДПУСТКА НАФТОПРОДУКТІВ

Найбільшу перевагу клієнт отримає у разі спільного використання обох частин системи – у такому разі ми можемо говорити про практично 100% рівень автоматизації як контролю руху нафтопродуктів у резервуарах, так і про автоматичну відпустку та її контроль та облік, що дозволить забезпечити максимальний ступінь інтеграції із системами управління підприємства та системами бухгалтерського обліку, а також дасть можливість контролювати та порівнювати параметри витрати\приходу нафтопродуктів як за даними із резервуарів, так і за даними з лічильників на автоналивних стояках.
